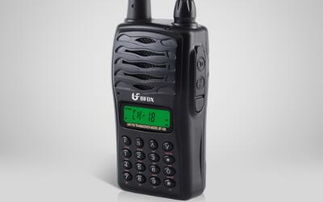

对讲机作为一种高效、便捷的无线通信工具，广泛应用于公共安全、建筑工地、酒店管理、户外活动等多个领域。其看似简单的机身内部，实则集成了多个精密的部件，共同协作以实现清晰的语音传输与接收。一部典型的对讲机主要由以下几个核心部件构成：
- 外壳与结构件：这是对讲机的外部保护层，通常由坚固耐用的工程塑料或金属制成，具备防尘、防水（不同防护等级，如IP54、IP67）、防摔等功能。结构件包括机身、天线接口、电池仓、按键和旋钮等。
- 天线：作为无线电波发射和接收的“触角”，天线是将高频电流转换为电磁波（发射时）或将电磁波转换为高频电流（接收时）的关键部件。其性能直接影响通信距离和信号质量。
- 发射机：当用户按下通话键（PTT）时，发射机开始工作。它主要由以下几个子模块组成：
- 麦克风：将用户的语音声波转换成微弱的电信号。
- 调制器：将麦克风产生的音频信号“加载”到高频载波信号上，这个过程称为调制（常用调频FM）。
- 功率放大器：将已调制的高频信号放大到足够的功率，以便通过天线有效地辐射出去。
- 接收机：负责接收来自其他对讲机的信号并还原为声音。其工作流程与发射机相反：
- 高频放大器：对天线接收到的微弱信号进行初步放大。
- 解调器：从接收到的已调高频信号中“剥离”出音频信号，这个过程称为解调。
- 音频功率放大器：将解调后的微弱音频信号放大，以驱动扬声器。
- 扬声器：将电信号还原成可听见的语音声波。
- 控制与处理单元（CPU/微控制器）：现代对讲机的“大脑”。它负责：
- 信道控制：管理频率选择与切换。
- 信令处理：如CTCSS（模拟亚音频）、DCS（数字亚音频）等静噪功能，用于在共享频率上区分特定通话组。
- 功能控制：管理键盘输入、显示屏信息、电源管理、扫描、监听等多种功能。
- 电源部分：
- 电池：通常为可充电的锂离子电池，为整机提供能量。
- 电源管理电路：负责稳定供电、充电控制及电量监测。
- 人机交互界面：
- 显示屏（多见于专业/商用机型）：显示信道、频率、电量、信号强度等信息。
- 键盘与旋钮：用于输入指令、切换信道、调整音量等。
- 指示灯与提示音：提供工作状态（如发射、接收、低电量）的视觉或听觉反馈。
- 滤波器与频率合成器：
- 滤波器：用于滤除接收和发射过程中不需要的杂波和干扰信号，确保通信质量。
- 频率合成器：产生并稳定工作所需的精确高频载波信号。
这些部件协同工作，构成了一个完整的无线收发系统。发射时，语音信号经过调制、放大后通过天线以无线电波形式发射出去；接收时，天线捕获电波，经过放大、解调后还原为语音。随着技术发展，数字对讲机还集成了数字信号处理器（DSP），能够进行更复杂的编码、解码和信号处理，从而提供更清晰的音质、更强的抗干扰能力和更丰富的功能（如短数据传送、GPS定位等）。
了解对讲机的核心部件，不仅有助于我们更好地使用和维护设备，也能让我们更深入地理解其背后简洁而高效的无线通信原理。
